飞安表皮安表静电计高阻计

飞安表皮安表静电计高阻计

产品型号: TH2690 TH2690A TH2691

所属分类:同惠直流低电阻类测试仪器

产品时间:2022-04-22

简要描述:TH2690 TH2690A TH2691 TH2691A飞安表/皮安表/静电计/高阻计,飞安表/静电计具有0.1 fA (10-16A) 最小电流分辨率,可满足大部分场景的微弱电流测量需求。高阻计内置的 1,000 V 电压源支持测量高达 10 PΩ (1016Ω) 的电阻。针对不同的测试对象和测试环境,同惠提供各种适配的附件。与传统的皮安表和高阻计不同.

详细说明:

 TH2690 TH2690A TH2691 TH2691A飞安表/皮安表/静电计/高阻计,飞安表/静电计具有0.1 fA (10-16A) 最小电流分辨率,可满足大部分场景的微弱电流测量需求。高阻计内置的 1,000 V 电压源支持测量高达 10 PΩ (1016Ω) 的电阻。针对不同的测试对象和测试环境,同惠提供各种适配的附件。与传统的皮安表和高阻计不同.

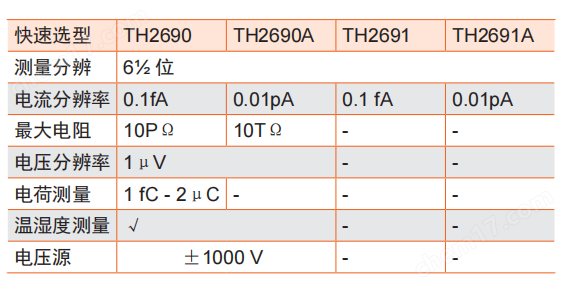

TH2690 系列提供四种型号,用户可以根据实际测试需求灵活地选购适当的仪器。


TH2690 TH2690A TH2691 TH2691A飞安表/皮安表/静电计/高阻计功能特点:



TH2690 TH2690A TH2691 TH2691A飞安表/皮安表/静电计/高阻计0.1fA的电流测量分辨率

在研究材料特性或判定器件性能时,经常需要测量fA/PΩ等极限电流、电阻,而传统的数字万用表(DMM)无法达到,TH2690系列飞安表/静电计提供了0.1fA电流测量分辨率及10PΩ电阻测量,实现了材料测量,可满足现在及将来的测量需求。



TH2690 TH2690A TH2691 TH2691A飞安表/皮安表/静电计/高阻计10,000 读数/秒的数据读取速率

测量速度一般由积分设置中的积分周期决定,积分周期通常为工频周期 (PLC) 的整数倍。在能够提供充足的平均次数来避免工频噪声对测量的影响的前提下,积分周期显然越短越好。

由于传统仪器的读取速率相对缓慢,无法捕获到快速瞬态信号。TH2690 系列数据读取速率可达10,000 读数/秒,可捕获到更精细的被测器件响应。


TH2690 TH2690A TH2691 TH2691A飞安表/皮安表/静电计/高阻计统计图显示

TH2690系列可以将测试结果在主界面以图形方式实时地显示,展示被测件(DUT)的动态特性。图形分曲线图和直方图两种。

图为设置界面:



TH2690 TH2690A TH2691 TH2691A飞安表/皮安表/静电计/高阻计曲线图 (时基视图)显示

TH2690可以便捷地绘制多种曲线图,包括 I-tV-tR-tQ-t I-R (特定的图形显示功能取决于所使用的产品型号)。进行敏感测量时,这种强大且全面的图形显示能力可使您更容易地获取有价值的数据。




TH2690 TH2690A TH2691 TH2691A飞安表/皮安表/静电计/高阻计直方图显示

任何测量环境中都会存在一定的噪声波动,因此低电平测量数据都会带有一定的统计不确定性。传统的处理方法是在测量结束后绘制直方图对测量数据进行评估 (通常在电脑上)。然而,如果您需要执行多次测量和测试设置调试周期,这个过程将会变得冗长。

TH2690系列具有实时的、自动标尺的直方图显示功能,使您能及时调试测量设置而无需在测量后再进行数据处理。直方图显示于测量数据之下,方便您对比直方图上的累积数据与实时测量数据。




TH2690 TH2690A TH2691 TH2691A飞安表/皮安表/静电计/高阻计扫描输出

TH2690可以设定输出单阶梯波、双阶梯波、方波以及自定义列表输出。点击设定-源设定选项卡进行设定。设定界面分别如下:




TH2690 TH2690A TH2691 TH2691A飞安表/皮安表/静电计/高阻计分选功能

TH2690可以对测试结果进行判定分选。有分级(Grading)和分类(Sorting)两种模式可选,最多可设置7个判定条件。设定界面如右图:

其中分级(Grading)模式是指执行极限判定直到遇到失败跳出,输出当前失败位,否则继续下一个极限判定,若全部合格,则输出最后一个合格位。

分类(Sorting)模式是指执行极限判定直到遇到合格跳出,输出当前合格位,否则继续下一个极限判定,若全部失败,则输出最后一个失败位。




TH2690 TH2690A TH2691 TH2691A飞安表/皮安表/静电计/高阻计HANDLER接口定义

1,2,3为信号输入脚,对应上图IN1IN2IN3。可以改变信号定义。4,5,6,7为信号输出脚,对应上图OUT4OUT5OUT6OUT7。可以改变信号输出模式。




TH2690 TH2690A TH2691 TH2691A飞安表/皮安表/静电计/高阻计错误信息

当仪器出现操作失误或仪器自检出错等问题时,在仪器下方信息栏会报错,点击工具-错误信息图标,在此处可查看报警信息,可根据提示进行消除错误。




TH2690 TH2690A TH2691 TH2691A飞安表/皮安表/静电计/高阻计专用温湿度探头提供更可靠的温湿度数据

温度和湿度是高值电阻测量中的关键参数。TH2690 TH2690A 高阻计提供温湿度传感器接口,并配置了专用的温湿度探头。数字温湿度探头可用于测定温度和湿度,提供比热电偶更精确的温度数据。

多种附件应对不同的测试环境和被测件

TH2690 配备了多种可选附件,以适配不同的被测件,进一步提升其测试效果。主要包括电阻率测试盒和元件测试夹具。电阻率测试盒配备多种尺寸的电极,可以用于测量不同规格材料的面电阻率和体电阻率。元件测试夹具配备多种测试模块,以应对贴片器件、轴向引线器件等多种封装的测量。






  • TH2690 TH2690A TH2691 TH2691A飞安表/皮安表/静电计/高阻计应用

  •  材料特征测试

    半导体、纳米材料、聚合物材料、介质材料、电化学材料、铁电材料、石墨烯、陶瓷、生物材料、橡胶、薄膜、金属、有机材料等

     电子元器件泄漏电流和绝缘电阻测试

    电容器、电阻器、二极管、晶体管、传感器、TFT和CNT等类型、光电器件、纳米器件、太阳能电池、开关、继电器等

     电子/非电子系统

    离子束、电子束、传感系统、粒子测量、嵌入式精密仪器等

     半导体和其它器件I-V特性测量

     体电阻/表面电阻率测量
